Однонаправленная ткань из углеродного волокна — это материал, в котором все волокна выровнены параллельно в одном направлении и удерживаются лёгкой поперечной нитью. Такая ткань даёт максимальную прочность и жёсткость вдоль волокон и позволяет точно задавать характеристики изделия углом укладки. В протезировании однонаправленную ткань применяют для направленного армирования: пружинных стоп, несущих зон гильз и структурных элементов вдоль оси нагрузки. Компания ИТКОМ поставляет однонаправленную углеродную ткань для протезно-ортопедических изделий.
Что такое однонаправленная ткань

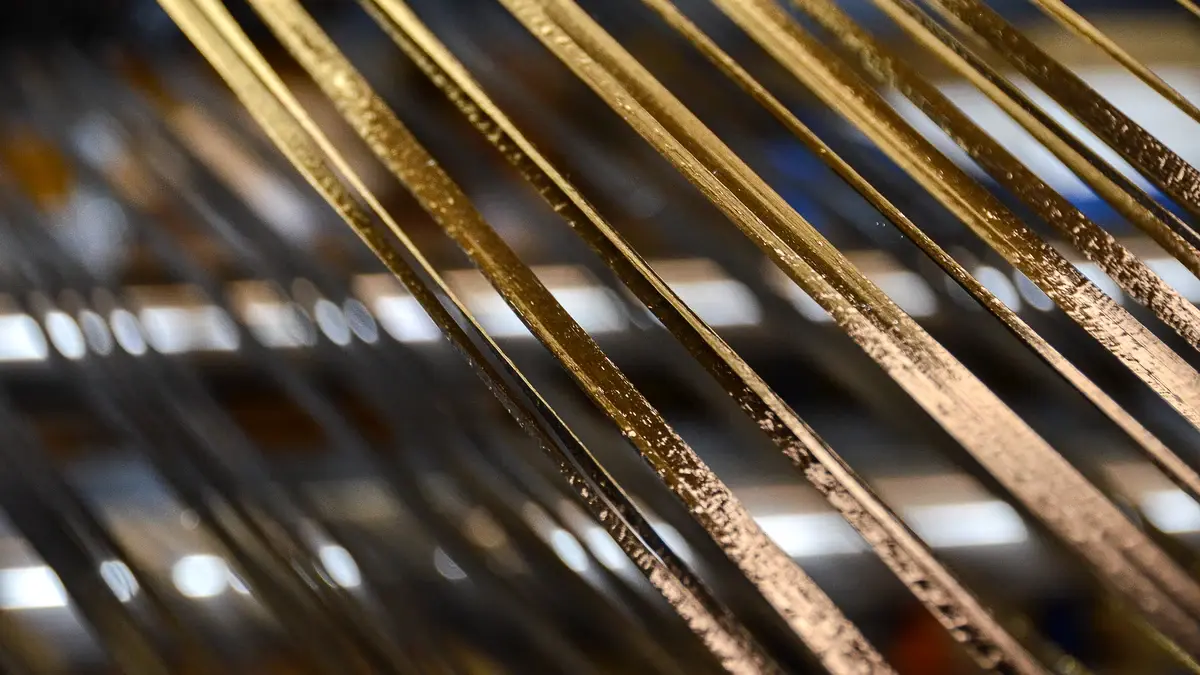

Почти все волокна лежат в одну сторону; тонкая поперечная нить лишь скрепляет полотно, чтобы оно не рассыпалось. Изгиба нитей практически нет, поэтому вдоль волокон материал очень прочный и жёсткий, а поперёк — податливый. Укладывая слои под нужными углами, конструктор задаёт жёсткость изделия в каждом направлении. Ткань сухая — её пропитывают смолой при ламинировании.
Чем отличается от препрега и мультиаксиальной ткани
Однонаправленная ткань — сухой материал: смолу добавляют при укладке. В однонаправленном препреге волокно уже пропитано смолой в заводских условиях (подробнее — в статье «Однонаправленные препреги из углеродного волокна»). Мультиаксиальная ткань объединяет несколько направлений в одном полотне, тогда как однонаправленная — строго одно.
Характеристики
| Пряжа | Поверхностная плотность, г/м² | Толщина, мм | Рулон, мм×м |
|---|---|---|---|
| 12K | 200 | 0,111 | 500×100 |
| 12K | 300 | 0,167 | 1000×100 |
| 24K | 300 | 0,167 | 1000×100 |
| 12K | 400 | 0,200 | 1000×50 |
| 24K | 400 | 0,200 | 1000×50 |
| 24K | 600 | 0,440 | 500×50 |
Применение в протезировании и ортопедии
- Пружинные элементы стоп — волокна вдоль оси накапливают и возвращают энергию.
- Несущие зоны гильз и структурные детали вдоль основной оси нагрузки.
- Локальное усиление в сочетании с тканой или мультиаксиальной тканью (они добавляют прочность в других направлениях).
Частые вопросы
Почему однонаправленная ткань такая прочная вдоль волокон?
Все волокна прямые и лежат в одну сторону, без изгиба — они работают на полную вдоль своей оси.
Чем ткань отличается от препрега?
Ткань сухая, смолу добавляют при ламинировании; препрег уже пропитан на заводе.
Как задать прочность в разных направлениях?
Укладывают несколько слоёв под разными углами или комбинируют с тканой или мультиаксиальной тканью.
Заключение
Однонаправленная ткань из углеродного волокна — материал для направленного армирования протезно-ортопедических изделий: максимальная прочность и жёсткость вдоль оси при малом весе. Выбор пряжи, плотности и схема укладки определяют результат. Подобрать однонаправленную ткань под задачу и получить консультацию можно у специалистов ИТКОМ: itcomortopro.ru.
