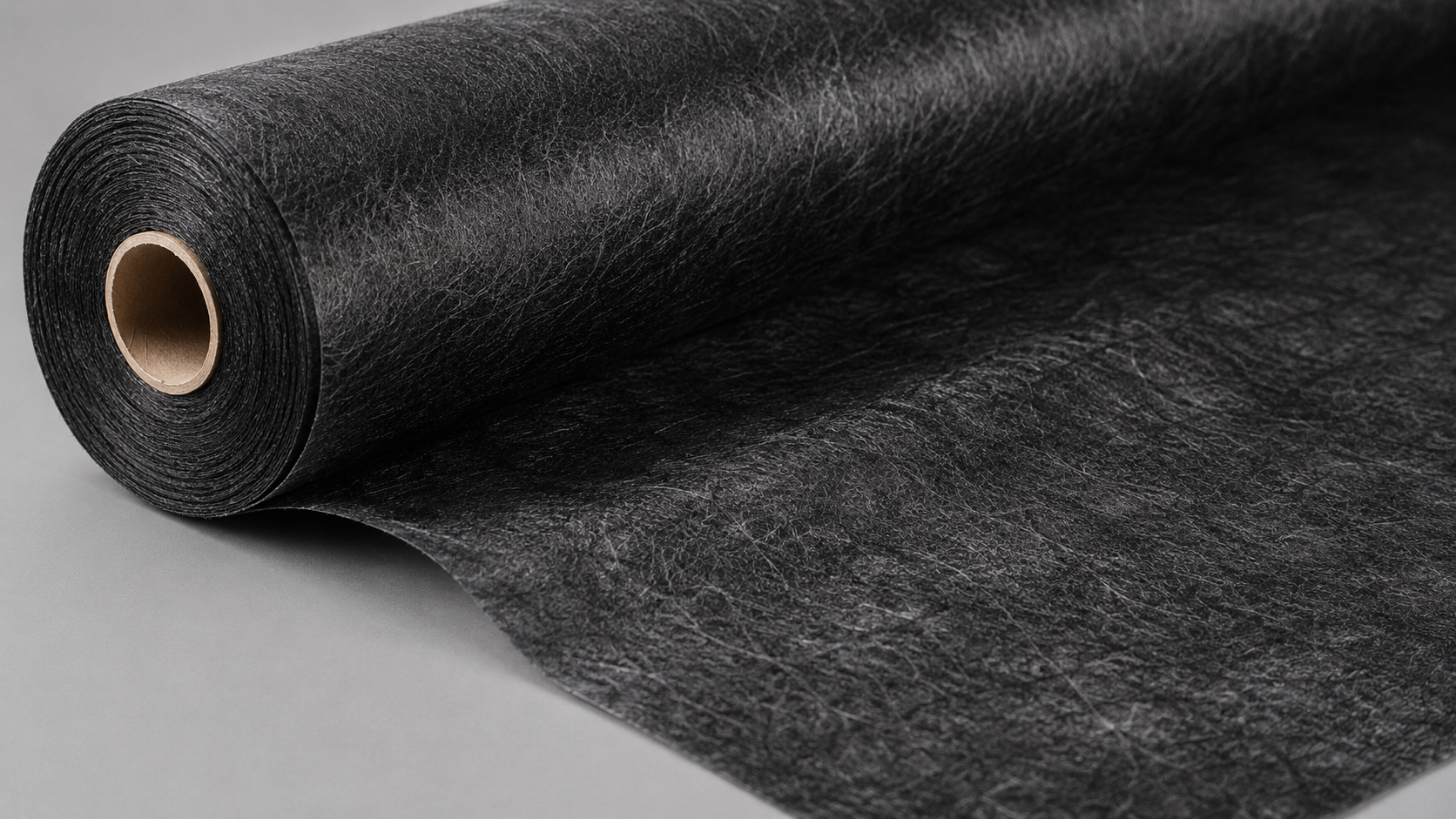

Вуаль из углеродного волокна — это тонкий нетканый материал из хаотично расположенных углеродных волокон, который в протезировании и ортопедии применяют как поверхностный слой ламината. Вуаль не несёт основную нагрузку (её берут ткань, рукав и полосы), но делает поверхность изделия гладкой, скрывает рисунок армирующей ткани, предотвращает поверхностные микротрещины и придаёт лёгкую электропроводность. Толщина — всего 0,05–0,5 мм. Компания ИТКОМ поставляет углеродную вуаль для производства протезно-ортопедических изделий.
Что такое углеродная вуаль
Вуаль — это нетканое полотно из коротких углеродных волокон, ориентированных хаотично (в отличие от ткани или ленты с упорядоченными нитями). Поверхностная плотность — 5–60 г/м², толщина — 0,05–0,5 мм. Это функциональный, а не силовой слой: его задача — качество поверхности и вспомогательные свойства, а не прочность конструкции.
Зачем нужна вуаль в ламинате
- Гладкая поверхность. Вуаль как финишный слой скрывает рельеф армирующей ткани и заполняет мелкие поры — изделие выглядит аккуратно и однородно.
- Защита от трещин. Тонкий слой волокон армирует поверхностную смолу и предотвращает микротрещины при циклической нагрузке.
- Электропроводность и антистатика. Поверхностное сопротивление снижается с ростом плотности вуали (см. таблицу) — полезно для отвода статики.
- Стойкость. Устойчивость к коррозии и усталости.
Технические характеристики
| Поверхностная плотность, г/м² | Толщина, мм | Поверхностное сопротивление, Ом | Прочность на растяжение, Н/50 мм |
|---|---|---|---|
| 5 | 0,05 | — | — |
| 6 | 0,06 | — | 3–5 |
| 8 | 0,08 | — | 2–7 |
| 10 | 0,09 | ≤ 15 | ≥ 11 |
| 15 | 0,15 | ≤ 8 | ≥ 16 |
| 30 | 0,20 | ≤ 6 | ≥ 21 |
| 50 | 0,30 | ≤ 4 | ≥ 31 |
| 60 | 0,50 | ≤ 3 | ≥ 40 |
Применение в протезировании и ортопедии
Вуаль укладывают наружным (финишным) слоем при ламинировании культеприёмных гильз и структурных деталей — чтобы получить гладкую, аккуратную и стойкую к трещинам поверхность с характерным карбоновым видом. Иногда её используют и как межслойную прослойку. Веса и толщины вуаль почти не добавляет.
Частые вопросы
Несёт ли вуаль нагрузку?
Нет, это функциональный поверхностный слой; прочность конструкции обеспечивают ткань, рукав и полосы.
Зачем вуаль на поверхности?
Чтобы поверхность была гладкой, без проступающего рисунка ткани и без микротрещин; плюс антистатика.
Какую плотность выбрать?
Тонкую (5–10 г/м²) — для чистовой поверхности, плотнее (30–60 г/м²) — если важнее проводимость и прочность поверхностного слоя.
Заключение
Вуаль из углеродного волокна — тонкий поверхностный слой, который делает ламинированные протезно-ортопедические изделия аккуратными, стойкими к поверхностным трещинам и антистатичными, почти не добавляя веса. Подобрать углеродную вуаль нужной плотности и получить консультацию можно у специалистов ИТКОМ: itcomortopro.ru.
