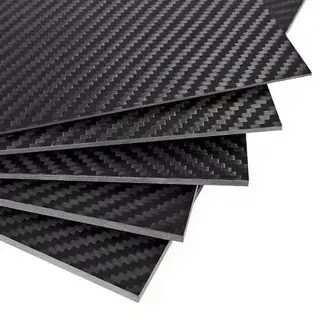

Листовые панели из углеродного волокна — это тонкие жёсткие пластины из углепластика, сочетающие высокую прочность с малым весом. В протезировании и ортопедии их применяют там, где нужна лёгкая несущая конструкция: в динамических ортезах, структурных элементах протезов, корсетах и опорных пластинах. По сравнению с металлом и пластиком карбоновый лист даёт жёсткость при меньшем весе и не «устаёт» под циклической нагрузкой при ходьбе. Компания ИТКОМ поставляет листовой карбон для изготовления ортопедических и протезных изделий.
Технические характеристики листового карбона
Ключевое свойство листовых панелей из углеродного волокна — высокая удельная жёсткость (жёсткость на единицу веса). Модуль упругости зависит от типа плетения и укладки волокон и достигает 70–150 ГПа при плотности всего 1,5–1,6 г/см³ — вдвое легче алюминия и впятеро легче стали при сопоставимой или большей прочности.
| Материал | Плотность, г/см³ | Прочность на разрыв, МПа | Модуль упругости, ГПа |
|---|---|---|---|
| Карбон (листовой ламинат) | 1,5–1,6 | 600–1000 | 70–150 |
| Алюминий | 2,7 | 250–350 | 69 |
| Титан | 4,5 | ~900 | 110 |
| Сталь | 7,85 | 400–550 | 200 |
Дополнительные преимущества для медицинских изделий:
- высокая усталостная прочность — лист выдерживает миллионы циклов нагрузки без потери свойств;
- химическая инертность и биосовместимость — не вызывает аллергии, в отличие от металлических сплавов;
- рентгенопрозрачность — не даёт артефактов на снимках, что важно для ортезов.
Виды листовых панелей из углеродного волокна
Листы различают по трём параметрам:
- Плетение: гладкое (plain) и саржа (twill) — для равномерной прочности во всех направлениях; однонаправленное (UD) — для максимальной жёсткости вдоль оси нагрузки.
- Поверхность: глянцевая или матовая.
- Толщина: от 0,5 до 10 мм — тонкие листы для гибких динамических элементов, толстые — для несущих опорных пластин.
| Плетение | Поверхность | Толщина, мм | Содержание углерода |
|---|---|---|---|
| Гладкое / саржа / UD | Глянцевая / матовая | 0,5–10 | 100% |
Применение в протезировании и ортопедии
- Динамические ортезы (AFO). Тонкая карбоновая пластина работает как пружина: накапливает энергию при опоре и возвращает её в фазе переката, облегчая ходьбу при парезах и слабости мышц голени.
- Структурные элементы протезов. Из листа вырезают и формуют несущие детали, кронштейны и адаптеры — там, где важны малый вес и жёсткость.
- Корсеты и опорные пластины. Жёсткие карбоновые вставки в спинальных ортезах фиксируют без лишнего веса и толщины.
Толщину и тип плетения подбирают под нагрузку: для энергоотдачи в ортезе берут тонкий UD-лист, для несущих конструкций — более толстый саржевый.
Частые вопросы
Чем карбоновый лист лучше металлической пластины в ортезе?
Он вдвое-впятеро легче при сопоставимой жёсткости, не устаёт под циклической нагрузкой и не вызывает аллергии.
Какую толщину выбрать?
Для гибких динамических элементов — 0,5–2 мм, для несущих опорных пластин — 3–10 мм; окончательно толщину подбирают под нагрузку и требуемую жёсткость.
Можно ли резать и формовать лист?
Да, листы режут и механически обрабатывают; термоформуемые (препреговые) варианты дополнительно формуют под индивидуальную геометрию изделия.
Заключение
Листовые панели из углеродного волокна — универсальный конструкционный материал для лёгких и прочных ортопедических изделий: от динамических ортезов до структурных элементов протезов. Правильный подбор плетения и толщины определяет жёсткость и ресурс конструкции. Подобрать листовой карбон под конкретную задачу и получить консультацию можно у специалистов ИТКОМ: itcomortopro.ru.
