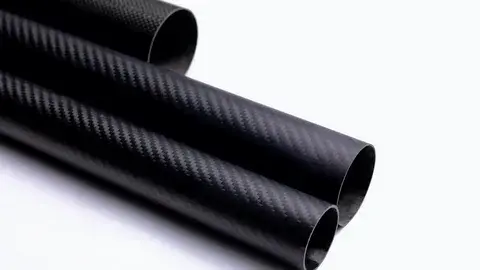

Трубки из углеродного волокна — это лёгкие и прочные несущие элементы, которые в протезировании выполняют роль пилона: соединяют культеприёмную гильзу с модулем стопы или коленного узла и передают вес тела при ходьбе. По сравнению со стальными и алюминиевыми трубками карбоновая при той же прочности заметно легче, не корродирует и не «холодит». Компания ИТКОМ поставляет углеродные трубки для сборки модульных протезов конечностей.
Почему карбон вместо металла
Ключевое преимущество карбоновой трубки — высокая удельная прочность и жёсткость (прочность на единицу веса). При плотности всего 1,5–1,6 г/см³ углепластик легче алюминия почти вдвое и стали — впятеро, сохраняя сопоставимую несущую способность.
| Материал | Плотность, г/см³ | Прочность на разрыв, МПа | Особенности |
|---|---|---|---|
| Карбон (трубка) | 1,5–1,6 | 600–1000 | лёгкий, не корродирует, не холодит |
| Алюминий | 2,7 | 250–350 | лёгкий металл, но тяжелее карбона |
| Титан | 4,5 | ~900 | прочный, дорогой, тяжелее карбона |
| Сталь | 7,85 | 400–550 | прочная, самая тяжёлая |
Дополнительно карбоновая трубка не устаёт под циклической нагрузкой ходьбы (высокая усталостная прочность), не корродирует и химически инертна, а также не проводит холод, в отличие от металла.
Трубки в протезировании: пилоны и несущие элементы
В модульном протезе трубка (пилон) — это структурная связь между гильзой, адаптерами и модулем стопы или коленного узла. Стандартные наружные диаметры модульных трубок в протезировании — 30 и 34 мм: 30 мм применяют при меньшей нагрузке (обычно протезы голени), 34 мм — при высокой нагрузке (протезы бедра, пациенты большего веса).
Трубки различают по поверхности (глянцевая или матовая) и типу плетения:
- гладкая ткань и твил (саржа) — равномерная прочность по окружности;
- однонаправленная (UD) намотка — максимальная жёсткость вдоль оси трубки.
Трубку отрезают в размер и фиксируют в зажимных адаптерах — юстировка протеза по длине и углам выполняется именно на пилоне.
Преимущества для пациента
Малый вес пилона снижает общую массу протеза, а значит — усталость при ходьбе. Высокая жёсткость обеспечивает стабильную передачу усилия без «проседания», а усталостная прочность — долгий ресурс при ежедневной циклической нагрузке. Отсутствие коррозии и «холодности» металла добавляет комфорта в повседневной носке.
Частые вопросы
Какой диаметр трубки нужен?
Стандартные модульные диаметры — 30 и 34 мм; выбор зависит от уровня ампутации и веса пациента (34 мм — для более высоких нагрузок).
Карбоновая трубка прочнее стальной?
По удельной прочности (на единицу веса) — да; при сопоставимой несущей способности она в несколько раз легче.
Можно ли резать трубку в размер?
Да, трубку отрезают под нужную длину и фиксируют в зажимных адаптерах при юстировке протеза.
Заключение
Трубки из углеродного волокна — лёгкая и прочная основа модульного протеза: они несут вес тела, держат юстировку и служат годами при ежедневной нагрузке. Правильный подбор диаметра (30 или 34 мм) и типа трубки определяет надёжность сборки. Подобрать карбоновую трубку под задачу и получить консультацию можно у специалистов ИТКОМ: itcomortopro.ru.
